Brass Cheese Head Screws Din 84

Brass Cheese Head Screws Din 84

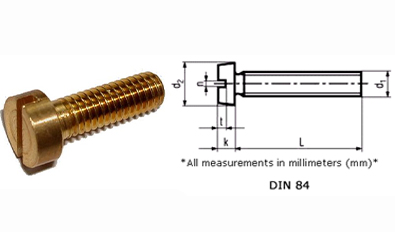

DIN 84 ISO 1207 Cheese head Screws DIN 84 Slotted Cheese head machine screws. Cheese head screws are a popular choice for use in appliance manufacture, automotive applications, and fixing electrical components due to the deep head making them suitable for recessing and slot drives.

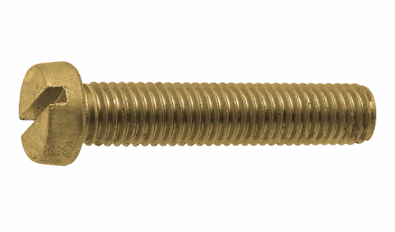

Brass Cheese Head Screws

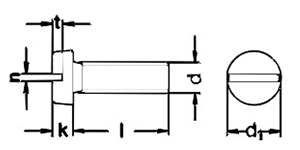

Daimeter CON 1 CON 1.2 CON 1.4 CON 1.6 CON 2 CON 2.5 CON 2.6
t 0.25 0.3 0.4 0.45 0.6 0.7 0.8
n 0.25 0.3 0.3 0.4 0.5 0.6 0.6
k 0.7 0.8 0.9 1 1.3 1.6 1.7
d1 2 2.3 2.6 3 3.8 4.5 5
Length In (mm) A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
CON 11 CON 13 CON 11 CON 13 CON 11 CON 13 CON 11 CON 13 CON 11 CON 13 CON 11 CON 13 CON 11 CON 13
2 * * *
3 * * * * * * * *
4 * * * * S * * * * *
5 * * * * S * S S * *
6 * * * * S S * S * *
8 * * * * S S S * * *
10 * * * * S S S S * *
12 * S S S * * *
14 * * * * * *
16 * S S S * * *
20 * S S * S *
25 * * S * * *
30 * * * * *

Daimeter CON 3 CON 3.5 CON 4 CON 5 CON 6 CON 8 CON 10
t 0.9 1.1 1.2 1.5 1.8 2.1 2.4
n 0.8 0.8 1 1.2 1.6 2 2.5
k 2 2.4 2.6 3.3 3.9 5 6
d1 5.5 6 7 8.5 10 13 16
Length In (mm) A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4 A2 A4
CON 11 CON 13 CON 11 CON 13 CON 11 CON 13 CON 11 CON 13 CON 11 CON 13 CON 11 CON 13 CON 11 CON 13
3 * *
4 * * *
5 S * * * *
6 S * * * S * S *
8 S * * * S * S * S *
10 S * * * S * S * S * * *
12 S * * * S * S * S * * *
14 * * * * * * * * * *
16 S * * * S * S * S * S * * *
18 * * * * * *
20 S * * * S * S * S * S * * *
25 S * * * S * S * S * S * * *
30 S S * * S * S * S * S * * *
35 S * * * S * S * S S S * * *
40 S * * * S * S * S * S * * *
45 * * S * S * S * S
50 * * S * S * S * S
55 * *
60 * * * * * S * S * * *
70 * * * * * * * * * *
80 * * * * * * * * * *
90 * * * * * * * * * *
100 * * * * * * * * * *
